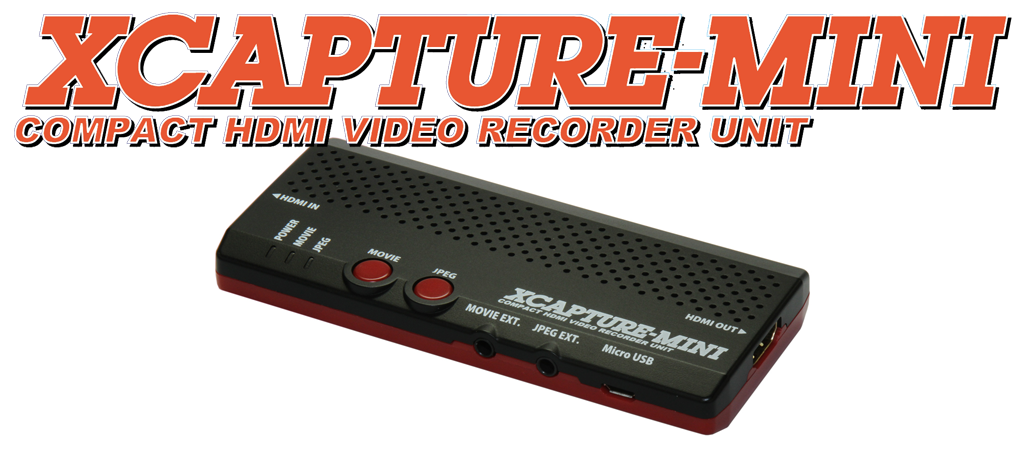

SDメモリーカード対応PCレス小型キャプチャー・ユニット「XCAPTURE-MINI」

 XCAPTURE-MINIはAV 機器のHDMI 端子から出力される デジタルの映像と音声を動画で録画、または静止画で記録することが可能なHDMI レコーダー・ユニットです。

PCレスでSDカードに記録

 USB電源で動作しSDカードに記録するので、別売のUSB電源アダプタ等と組み合わせることでPCレスでキャプチャー可能です。Wi-Fi対応SDカードと組み合わせることでリアルタイム転送などが可能になります。

外付けボタンに対応

 動画用、静止画用それぞれの外部端子に付属の外付けボタンを接続して離れた場所から記録開始、停止などの操作が可能です。
※付属するのは1セットになります。

ダイレクトショップ限定「XE-1-mini」

 ダイレクトショップでご購入されたお客様には懐かしいデザインの外付けボタンXE-1-miniをプレゼント中!
※数量限定、無くなり次第終了します。

主な仕様
型番

XCAPTURE-MINI

標準価格

19,800円(外税)

JANコード

4961997001837

映像入力

HDMI端子(Type A)19ピン

映像出力(スルー出力)

HDMI端子(Type A)19ピン

ストレージ

SD カード(SDHC)

電源

micro USB 端子

  • 入力

    HDMI端子(Type A)19ピン

    HDMI HighSpeed(HDMI 1.2)
    TMDS 方式(シングルリンク):帯域幅148.5MHz
    映像解像度:480p(60p)/720p(60p)/1080i(60i)/1080p(60p)
    音声解像度:LinearPCM 2ch(48kHz)

    出力

    HDMI端子(Type A)19ピン

    TMDS 方式(シングルリンク):帯域幅148.5MHz
    入力からのパススルー(CEC もパススルーします)

    記録方式

    動画圧縮方式

    MPEG-4
    映像:H.264(AVC)
    音声:AAC(ステレオ2ch)

    静止画圧縮方式

    JPG

    録画/ 静止画解像度

    入力解像度のピクセル数で録画(スケーリング無し)
    ※1080p(60p)映像は1080p(30p)で録画されます。
    ※1080i(60i)映像は1080p(30p)で録画されます。

    ストレージ

    SD カード(SDHC)

    容量:32GByte 以下 FAT32
    転送速度:CLASS 4 以上(CLASS6 以上を推奨) ※UHSには未対応です。

    本体仕様

    電源

    micro USB 端子
    電圧:DC 5V 、最大消費電流:1A 、最大消費電力:5W
    同梱の接続ケーブルを使用し、パソコンまたはゲーム機のUSB 2.0 端子より供給
    (DC 5V/500mA:2個、またはパワードUSB 端子5V/1A:1個を使用)

    本体寸法

    横122mm×高さ14mm×奥行き55mm

    本体重量

    本体:約65g

    ※SDカードやHDMI ケーブルは付属しておりません。別途市販品をお買い求めください。
    ※時計機能は設定しなくても本機はご利用頂けますが、録画ファイルに録画時間などのファイル 情報が含まれないため、パソコンでのファイル閲覧時に不便です。できるだけ、時計機能を設定してください。
    ※本機のEDID 解像度は1080p (60p) で指定されておりますので入力側の機器の解像度が「自動」の場合は、1080p の画面解像度となります。このため、480p、720p、1080i の解像度は、機器が1080p より低い解像度しか持たない場合、ゲームやソフトウェアの制限がある場合、または入力側の機器の解像度を手動で設定できる場合にご利用頂けます。
    ※EDID 解像度は本機のものが使用されますので、入力側に接続した機器は、その機器やソフトウェアの制限が無い限り、1080p (60p)の映像を出力します。出力側(スルー出力) に接続したテレビなどのEDID 情報は利用されません。このため、本機のEDID 解像度と、テレビの対応解像度が異なる場合、解像度の違いによりスルー出力に接続されたテレビなどに映像が映らない場合があります。スルー出力は1080p 対応のテレビに接続することをお勧めします。
    ※本製品にはHDMI 規格の映像信号に対応したハードウェアエンコーダーIC を使用しています。このためDVI 端子の映像信号や解像度(VESA 解像度)、DVI のEDID 情報、を持つ機器やディスプレイ、HDMI 端子を持つ機器でもHDMI 規格から外れる信号の録画や記録動作保証いたしかねます(エンコーダーIC で受けられない特殊なゲーム機の映像、独自の信号を出力する医療機器や監視カメラの映像などを含む)。
注意事項

 ご購入の前にお読みください

  1.  SDXC(64Gbyte 以上)には対応しておりません。
  2.  NTFS などFAT32以外の形式でフォーマットされたSDカードは利用できません。
  3.  現在市販されている多くのSDカード(WiFi 機能付きを含む)は問題ありませんが、特殊な物では使用する 電流値がきわめて高い製品があります。これらのSDカードを使用すると保護機能が動作し本機が正常に動作しなくなる場合があります。
  4.  1080p(60p)は30p で録画されます。
  5.  本機は電流値を500mA 以上を使用しますので、電源にはパソコン(USB Hub を含む)などのUSB 端子(5V/500mA x2) または、パワードUSB(5V/1A) または、市販のUSB 電源アダプター(5V、500mA x2 搭載の市販品)をご利用ください。
Q&A

トラブルシューティング

録画が勝手に止まっている。
入力信号が途切れたり(解像度の変化も含みます)、SDメモリーカードの容量が無くなった時に自動で記録を終了します。
Wi-Fi対応SDカードで通信できない。
Wi-Fi対応SDカードの中には通電から一定時間しか通信を行わない製品があるようです。再起動してから直ぐにリンクしてみてください。
マニュアル/ソフトウェアダウンロード

 製品カタログや取扱説明書、更新ソフトウェアなどがダウンロードできます。

XCAPTURE-MINI マニュアルダウンロード
取扱い説明書
  • XCAPTURE-MINI ソフトウェアダウンロード

     XCAPTURE-MINI_toolは内部時計を合わせるソフトウェアとドライバです。
    XCAPTURE-MINI 時計合わせツール・ドライバ
    バージョン XCAPTURE-MINI_tool v1.0
    Driver v1.0
    更新日 2014年10月24日
    対応OS Windows7/8
    概要
    1.  ファイルをダウンロードして解凍し、インストーラーを実行します。
    2.  電池を入れたXCAPTURE-MINI本体とPCをUSBケーブルで接続します。
    3.  XCAPTURE-mini time setup toolを実行し、【OK】を押します。
    4.  再び同ツールを実行し、【GET】を押すことで内部時刻を確認できます。
    ファイル名 ダウンロードファイル名:XCAPTURE-mini_setup_v1_0.zip
    実行ファイル名:XCAPTURE-mini_setup_v1_0.exe
    ダウンロード

    XCAPTURE-MINI 手動時計合わせの方法

    何らかの理由で上記ツールをお使いいただけない場合、以下の方法でテキストファイルで設定可能です。
    1.  電源ケーブルを外し、本体に電池(CR2025)を入れてください。
    2.  設定ファイルdefault_setting.txtをダウンロードしてSDカードのルートにコピーしてください。
       ※念の為バックアップを取ったSDカードをご使用ください。
    3.  初期化ファイルのデータはそれぞれ、
       /:2014 (西暦)
       /:10 (月)
       /:17 (日)
       /:12 (時)
       /:00 (分)
       /:00 (秒)
       /:100 (開始フォルダ、通常は変更する必要はありません)
       /:1 (ファイル名連番初期値、通常は変更する必要はありません)
       を表します。西暦、月、日、時、分、秒を少し先の時刻に設定し、本体に挿入してください。
    4.  先程設定ファイルに書き込んだ時刻に合わせてUSB電源を接続してください。ピッ音と共にPOWER LEDが緑に点滅し、書き込みを行います。書き込みが終了すれば、POWER LEDが点灯します。
    5.  設定ファイルは自動で削除されません。設定完了後すぐに削除してください(電源を入れる度に何度でも時計合わせを行います)。

    XCAPTURE-MINIファームウェアは、XCAPTURE-MINIに新たな機能を追加したり、不具合を修正したりすることができます。
    XCAPTURE-MINI ファームウェア
    バージョン XCAPTURE-MINI ファームウェア 20141105
    更新日 2014年12月11日
    概要 入力信号やSDカードが不安定な時、稀にフリーズする場合があったのを、極力ファイルをクローズして正常終了するように修正。
    アップデート方法
    1.  ファイルをダウンロードして解凍し、イメージファイルをSDカードにコピーします。
    2.  電源ケーブルを抜いたXCAPTURE-MINI本体にSDカードを挿入します。
    3.  USB電源ケーブルを接続します。
    4.  ピッ音と共に電源LEDが点滅し、書き込みを行います。
    5.  電源LEDが点灯し、SDカードのイメージファイルが消去されていれば完了です。
    ファイル名 ダウンロードファイル名:XCAPTURE-MINI_20141105.zip
    ダウンロード
※お客様の責任でファームウェア・アップデートが失敗した場合は、有償修理となる場合があります。
※本ソフトウェアならびにファームウェアに関する著作権はマイコンソフト・電波新聞社に帰属します。
※本ソフトウェアならびにファームウェアのお客様によるリバース・エンジニアリングならびに改変は、これを禁止いたします。
※本ソフトウェアならびにファームウェアの公開ならびに添付は、予告なく変更・中止することがあります。マイコンソフト・電波新聞社は、これらを原因として発生した損失や損害に対して、一切責任を負わないものとします。
※本ソフトウェアならびにファームウェアの仕様は、予告なく変更することがあります。
※本ソフトウェアならびにファームウェアは正常に動作することを前提としていますが、ソフトウェアならびにファームウェアの仕様および不具合により、お客様の想定した利用ができなかったことなどにより発生した損害や損失に対して、マイコンソフト・電波新聞社は一切責任を負わないものとします。また、ベータ(評価)版については、一切の保証やサポートは致しかねます。ご了承下さい。
※本ソフトウェアならびにファームウェアを使用したことにより、また使用できないことにより発生した損害や損失に対して、マイコンソフト・電波新聞社は一切責任を負わないものとします。
ギャラリー
  • 外付けボタン

    XCAPTURE-MINI レイアウト

    ギフトボックス

    画像クリックで拡大してギフトボックスをご覧いただけます。
