トップ製品一覧 > SC-500N1/DVI - 主な機能 トップページへ
オープン価格 販売完了
コンポーネントHD&DVI
キャプチャー・ボード

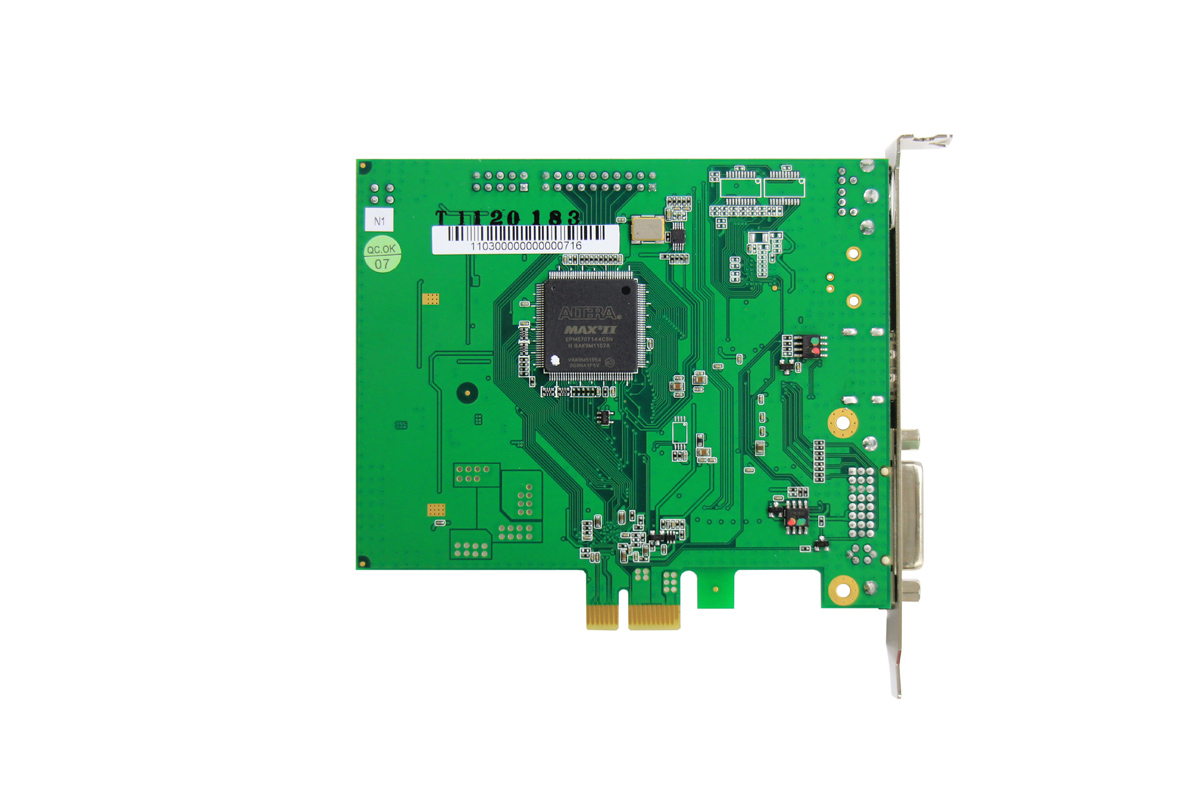

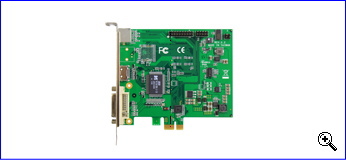

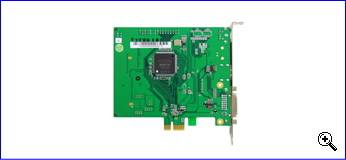

 SC-500N1/DVI は、コンポーネント・ビデオ信号(Y,Pb,Pr) やHDMI/DVI-D 映像信号(TMDS デジタル)、アナログRGB 映像信号、及び音声をパソコンに取り込むための、キャプチャー・ボードです。
 SD 解像度からHD 解像度までの映像をパソコンに取り込んで録画することができます。

■HDMI端子、DVI-I端子、コンポーネント・ビデオ端子を装備

■HDMI/デジタルRGB入力
ビデオ解像度
 720p(60)、1080i(60)、1080p(24)
パソコン解像度
 800x600(60Hz)、1024x768(60Hz)
 1280x1024(60Hz)、1440x900(60Hz)
※HDCPのかかっている映像は表示も録画もできません。

■アナログRGB入力
ビデオ解像度
 480p(60)、720p(60)、1080i(60)
パソコン解像度
 800x600(60Hz)、1024x768(60Hz)
 1280x1024(60Hz)、1440x900(60Hz)

■コンポーネント・ビデオ入力
ビデオ解像度
 480i/p(60)、720p(60)、1080i(60)
240p( ノンインターレス[ 疑似インターレス]※PlayStation 2/3)

■DVI-D端子からの音声入力に対応
※LinearPCM 48kHz 2ch(STEREO)16bit

■Directshowに対応したキャプチャーソフトを使用可能

■オプション(別売)の同期分離ユニット「XSYNC-1」を使用して旧型ゲーム機の入力に対応


オープン価格 販売完了
21ピンRGBマルチ端子対応
複合同期分離ユニット


 XSYNC-1 は、ゲーム機の21 ピン・アナログRGB 信号( 水平同期周波数15kHz) の複合同期信号を、セパレート同期信号(H 同期とV 同期) に分離する同期分離ユニットです。
SC-500N1/DVIと組み合わせてご利用いただける特殊な映像装置です。アナログRGB 映像信号や音声を分配して遅延の無いモニタリングをすることも可能です。

■XSYNC-1と組み合わせてキャプチャー可能なゲーム機の例
・Playstation/Playstation2(コンポーネント設定がRGBの時のみ)
・スーパーファミコン
・メガドライブ/メガドライブ2(XMDシリーズや接続ケーブルを使用した場合)
・セガサターン

■業務用ゲーム基板について
 表示可能な物もありますが、映像の一部が乱れる、欠ける、全く映らない等、XSYNC-1を使用しても映せない映像信号が特殊な基板が少なからず存在します。
