●SC-500N1/DVIとは
	SC-500N1/DVI は、コンポーネント・ビデオ信号(Y,Pb,Pr) やHDMI/DVI-D 映像信号(TMDS デジタル）、アナログRGB 映像信号、及び音声をパソコンに取り込むための、キャプチャー・ボードです。
●特徴
	■特徴１　コンポーネント・ビデオ入力、RGB入力、HDMI入力を装備。
	コンポーネントビデオ、RGB、HDMIに対応し、様々な機器の様々な解像度をキャプチャー可能。
	■特徴2　アナログ/デジタルRGB両対応。
	DVI-I端子・HDMI端子により、アナログとデジタル両方のRGB信号をキャプチャー可能。
	■特徴3　HDMI、DVI-D端子からのデジタル音声入力に対応。
	HDMI入力時には、デジタル音声信号を取り込み可能。また、DVI-D入力においても音声信号が含まれている時は、取り込み可能。 ※LinearPCM 48kHz 2ch(STEREO)
	■特徴4　オプションで旧型ゲーム機の複合時信号にも対応。
	オプション（別売）の同期分離ユニット「XSYNC-1」を使用することで、21ピン・アナログRGB信号( 水平同期周波数15kHz) を、セパレート同期信号(H 同期とV 同期) に分離することができ、旧型ゲーム機等をSC-500N1/DVIに接続可能。
	■特徴5　XSYNC-1の分配機能でタイミングがシビアなゲームにも対応。
	XSYNC-1 は、21ピン・アナログRGB端子から入力された映像と音声を分配することも可能ですので、キャプチャー時に発生する遅延の無い状態でプレイしながらキャプチャーすることが可能。
●主な入力機器
	■コンポーネント・ビデオ出力端子（Y,PB,PR）、及び音声出力を持つ映像機器や家庭用ゲーム機など。 ・ビデオデッキ ・ビデオディスク・プレイヤー ・ビデオカメラ（ムービー） ・BS/CSデジタル・チューナー、地上デジタル・チューナー ・家庭用ゲーム機
	■アナログ/デジタルRGB出力、HDMI出力端子を持ったパソコン、家庭用ゲーム機など。 ・パソコン ・家庭用ゲーム機
●XSYNC-1と組み合わせて入力可能になる機器
	■21ピン・アナログRGB出力端子を持った家庭用ゲーム機や一部の業務用ゲーム基板。 ・PlayStation/PlayStation2( コンポーネントの設定が「RGB」の時でゲーム画面のみ) ・スーパーファミコン ・メガドライブ/ メガドライブ2( 弊社XMD シリーズや接続ケーブルを使用した場合) ・セガサターン ※ゲーム機との接続は、各ゲーム機専用の「21 ピンRGB マルチケーブル」が必要です。これらのケーブルは現在入手が困難になっている物もあります。
●XSYNC-1接続図
●SC500N1/DVIレイアウト

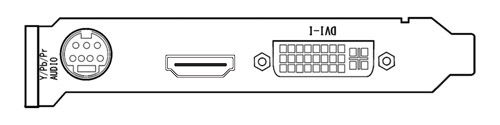

	端子部（コンポーネント複合端子、HDMI端子、DVI-I端子）
●XSYNC-1レイアウト
	前面（電源用USB端子、音声出力１、音声出力２）
	背面（スルー出力用DIN端子、パイロットランプ、D-SUB端子）
