XVI-2は、ビデオ端子、S 端子、D4端子(コンポーネント・ビデオ端子)に対応した映像と音声の分配装置です。1系統の映像と音声の入力を4分配し、テレビやビデオデッキに出力することができます。 |
|
|
|
|
■特徴1 1入力4分配出力 |
|
ビデオ端子、S端子(S2対応)、D4端子(525i,525p,1125i,750pに対応)の映像と音声を4分配できます。 |
|
|
|
■特徴2 D入力端子とコンポーネント・ビデオ入力端子の両方を装備 |
|
D入力端子とコンポーネント・ビデオ入力端子の両方を装備しておりますので、既に持っているケーブルを有効に活用することができます。 |
|
※D入力端子とコンポーネント・ビデオ入力端子は内部回路を共有しておりますので、同時に使用することはできません。なお、出力はD端子のみとなります。 |
|
|
|
■特徴3 映像入力端子ごとに異なる映像ソースを入力可能 |
|
映像端子は、それぞれの端子に独立した分配回路が用意されているため、ビデオ端子、S端子、D4端子(またはコンポーネント・ビデオ端子)ごとに、別々の映像ソースを同時に分配・出力することが可能です。 |
|
※D入力端子とコンポーネント・ビデオ入力端子は内部回路を共有しておりますので、同時に使用することはできません。 |
|
|
|
■特徴4 金メッキ端子を使用 |
|
ビデオ入出力端子、S入出力端子、音声入出力端子に金メッキを施したものを使用しました。 |
|
|
|
|

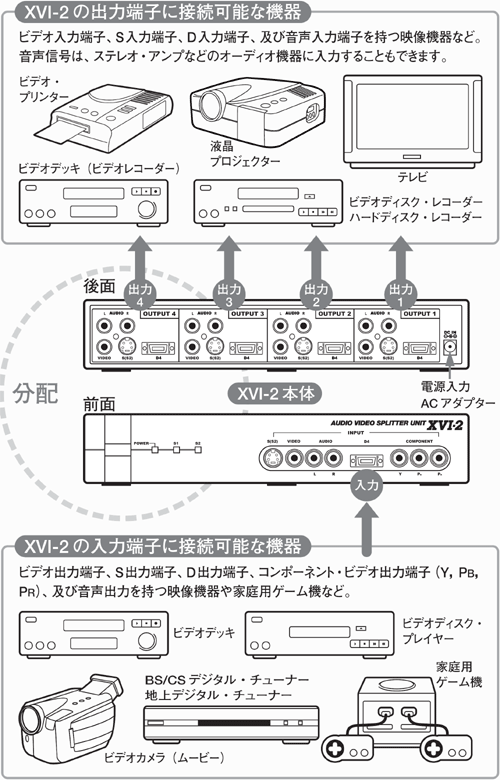

■ビデオ出力端子、S出力端子、D出力端子、コンポーネント・ビデオ出力端子(Y,PB,PR)、及び音声出力を持つ映像機器や家庭用ゲーム機など。
・ビデオデッキ
・ビデオディスク・プレイヤー
・ビデオカメラ(ムービー)
・BS/CSデジタル・チューナー、地上デジタル・チューナー
・家庭用ゲーム機 |
|
|
|
|
■ビデオ入力端子、S入力端子、D入力端子、及び音声入力端子を持つ映像機器など。
・テレビ
・液晶プロジェクテレビ ター
・ビデオ・プリンター
・ビデオデッキ(ビデオレコーダー)
・ビデオディスク・レコーダー、ハードディスク・レコーダー |
|
|
|
|

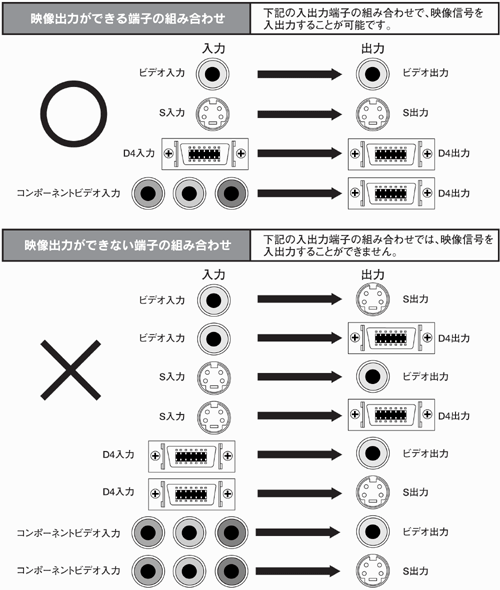

本機は、接続ケーブルの組み合わせによって、映像を出力できないことがありますので、下図をご使用の際の参考にしてください。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
全面 |
|
|
|
背面 |
|
|
|
|
