ついに基板公開　連載第３回
さてさて、これまで２回にわたってお伝えした新製品「XRGB-3」。３回目の今回は本体の基板写真を公開しちゃいます！またまた大阪のマイコンソフト社に乗り込んでレポート開始！！
文：私＝たん


開発状況は？		画質調整も重要

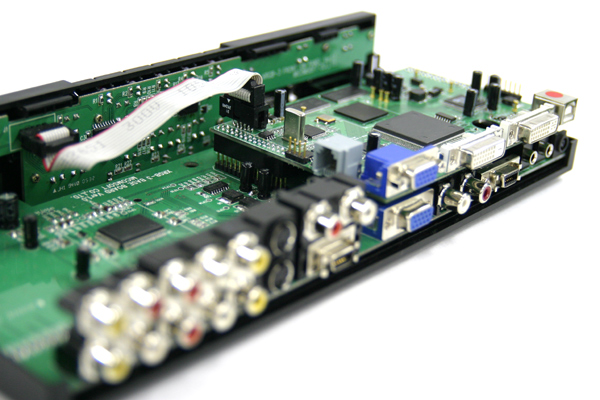

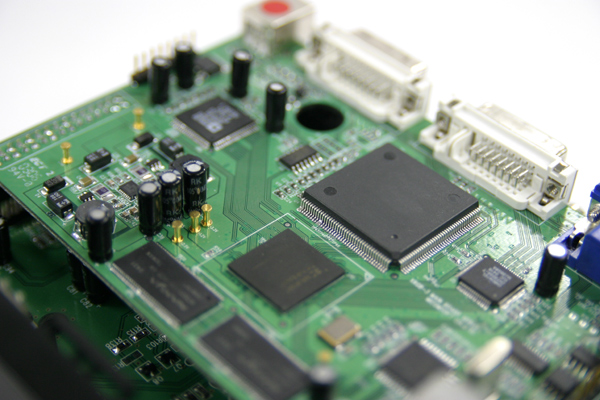

私：こんにちは～。お久しぶりです！マ：あ、どうも。こんにちは！私：あれ？今日は元気ないですね～。マ：いや～、開発が大詰めに近づいてまして、みんなピリピリしてるんですよ。私：なるほど、そういえば今日は社内が静かですね。じゃあ小声で話しましょうか。マ：そうですね(＾＾) 私：ところでXRGB-3の開発状況はいかがでしょうか？マ：あれからこんな風に変わりましたよ。ほら！（XRGB-3を差し出す開発者）私：おおっ！！前回はいたるところにジャンパー線がありましたが、随分すっきりした基板になってますね！マ：はい、基板が新しくなりました。これでほぼ最終版ですね。現在、ハードウェアはほぼ完成しています。私：基板が2階建てみたいになってますね。マ：ええ、XRGB-3では以前の製品と異なり、メイン基板＋ベース基板＋フロント基板という3枚構成になりました。また、フルデジタル処理ってことで、見た目の感じも結構違いますね。私：メイン基板には裏面にも部品が載っているんですね。私には小さすぎて何の部品かよくわからないですが(＾＾)；マ：試作品はBGA以外の部品はすべて手付けなんですよ。私：ひぃぇぇぇ～マ：今後の課題はファームウェアとFPGAですね。私：FPGAってなんですか？マ：FPGAっていうのはプログラミング可能なLSIとでも思ってください。XRGB-3では、このFPGAで映像の変換などを行っています。だから一番重要な部分ですね。		マ：製品化に際しては画質調整も重要です。私：もちろんそうですよね。マ：画質の調整は五輪の映像で行っています。大回転とかフィギュアスケートとか。雪や氷の色が白飛びしていないか、激しい動きについてこれるかとかいろいろ見ています。あとアニメ映像とか各種ゲーム機でもデバッグは行っていますね。私：個人的にはXRGB-3で五輪を見たかったのですが・・・。マ：うっ！ごめんなさい。
		ご意見も可能な限り尊重しつつ
		私：先ほど励ましのメールというお話がありましたね。マ：そうなんです。ユーザー様からの要望、励ましのメールを多数頂いております。それにお答えすべく、開発を頑張っています。頂いたメールは社員ですべて目を通していますよ。私：そうなんですか！
		新しい展開とは？
		私：そういえば、前回新しい展開が、どうのこうの言われていましたが、実際にはどういうことなのでしょうか？マ：今回は、XRGBシリーズの歴史を振り返ってみたいと思います。また、XRGB-3の基板も初公開しちゃいます。私：おお～！


■■ 注意 ■■ ・分解を行なった場合、マイコンソフトの保証は受けられなくなります。・この記事を読んで行なった行為（分解など）によって、生じた損害はなにわ通信編集部および、マイコンソフトもその責を負いません。・ロットによって部品構成が異なる場合があります。・なにわ通信編集部では、この記事についての個別のご質問・お問い合わせにお答えすることはできません。・画像の転載はご遠慮願います。

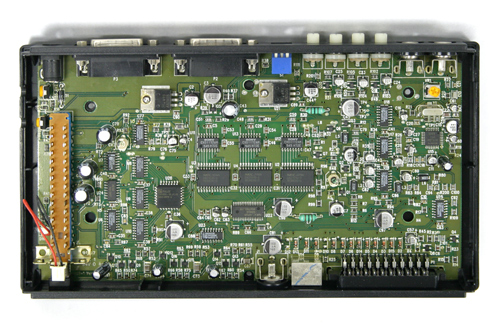

XRGB-1　1995年発売　定価26,800円
入力：コンポジットビデオ、S、21ピンRGBマルチ、15ピン・アナログRGB（2段）、オーディオ出力：15ピン・アナログRGB（2段）、オーディオ

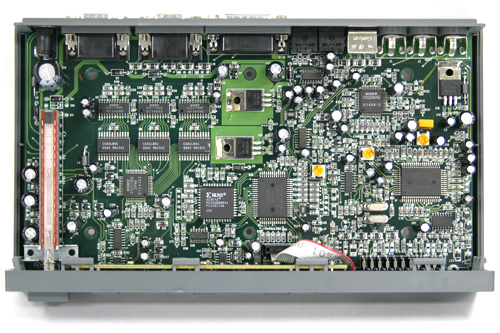

XRGB-2　1998年発売　定価27,800円
入力：コンポジットビデオ、S、21ピンRGBマルチ、15ピン・アナログRGB（3段）、オーディオ出力：15ピン・アナログRGB（2段）、 15ピン・アナログRGB（3段）、オーディオ

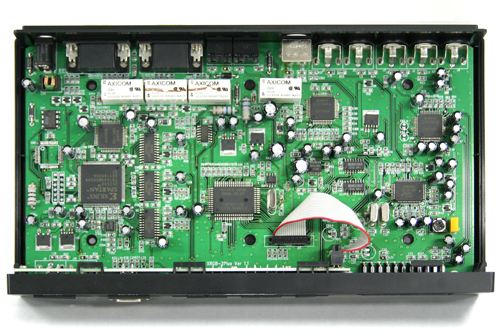

XRGB-2plus　2002年発売　定価28,800円
入力：コンポジットビデオ、S、D1、21ピンRGBマルチ、15ピン・アナログRGB（3段）、オーディオ出力：15ピン・アナログRGB（3段）、オーディオ

XRGB-3　2006年発売予定　価格未定
入力：コンポジットビデオ(2系統)、S(2系統)、D4(3系統)、21ピンRGBマルチ、29ピン・DVI-I、15ピン・アナログRGB（3段）、USB、オーディオ出力：24ピン・DVI-D、15ピン・アナログRGB（3段）、オーディオ

※試作品につき、製品版と異なる場合があります。

※試作品につき、製品版と異なる場合があります。

※試作品につき、製品版と異なる場合があります。
もうちょっと待ってね！
